гайка шлицевая штуцер конический штуцер резьбовой
Муфта - резьбовое соединение, которое состоит из:
- штуцер резьбовой,
- штуцер конический,
- шлицевая гайка,
- уплотнение.
Муфта проста в монтаже и используется для установки оборудования и трубопроводов.
Соединительные муфты используются при монтаже промышленного оборудования и технологических трубопроводов благодаря следующим свойствам:
- герметичность,
- сопротивление нагрузкам,
- длительный срок службы,
- простота замены отдельных элементов.

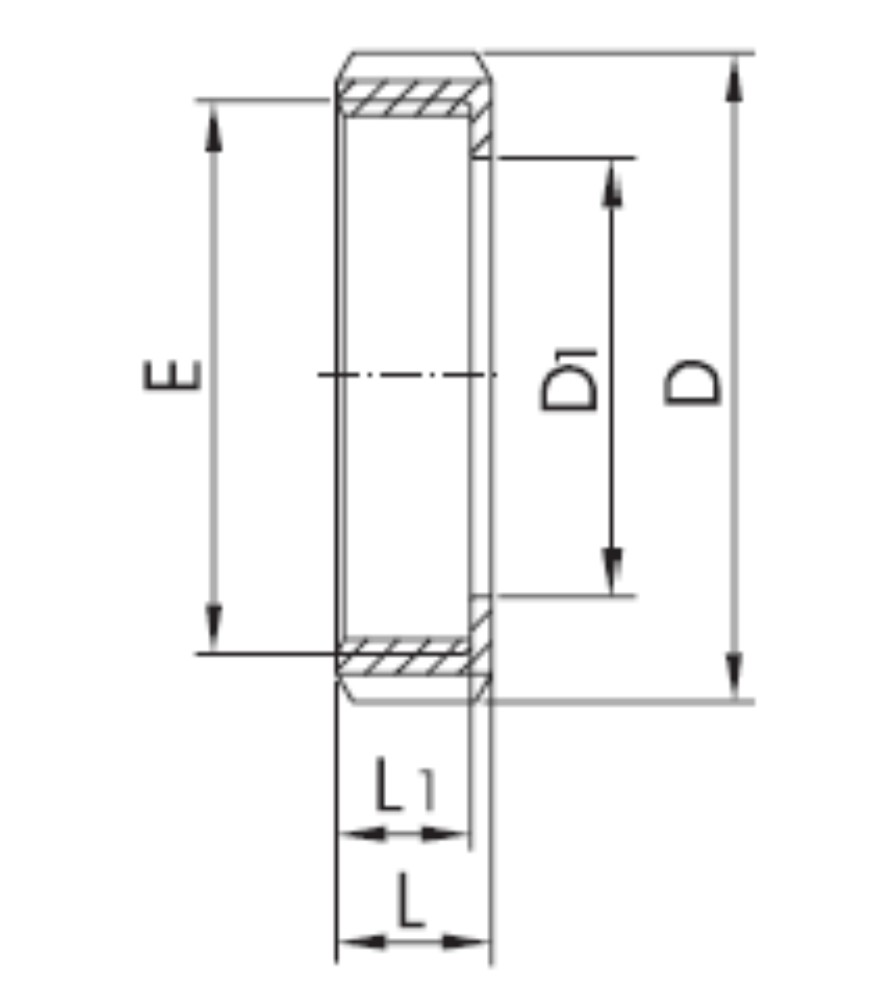

Гайка шлицевая DIN 11851
|
DN |
D |
D1 |
E |
L |
L1 |
|
10 |
38 |
19 |
28x1/8" |
18 |
15 |
|
15 |
44 |
25 |
34x1/8" |
18 |
15 |
|
20 |
54 |
31 |
44x1/6" |
20 |
17 |
|
25 |
63 |
36 |
52x1/6" |
21 |
18 |
|
32 |
70 |
42 |
58x1/6" |
21 |
18 |
|
40 |
78 |
49 |
65x1/6" |
21 |
18 |
|
50 |
92 |
62 |
78x1/6" |
22 |
19 |
|
65 |
112 |
80 |
95x1/6" |
25 |
21 |
|
75/3 |
120 |
86,5 |
104x1/6" |
26 |
21 |
|
80 |
127 |
94 |
110x1/4" |
29 |
25 |
|
100 |
148 |
115 |
130x1/4" |
31 |
26 |
|
125 |
178 |
138 |
160x1/4" |
35 |
30 |
|
150 |
210 |
164 |
190x1/4" |
40 |
34 |
Штуцер резьбовой DIN 11851
|
Dn |
D1 |
D2 |
E |
L |
|
10 |
10 |
13 |
28x1/8" |
21 |
|
15 |
16 |
19 |
34x1/8" |
21 |
|
20 |
20 |
23 |
44x1/6" |
24 |
|
25 |
26 |
29 |
52x1/6" |
29 |
|
32 |
32 |
35 |
58x1/6" |
32 |
|
40 |
38 |
41 |
65x1/6" |
33 |
|
50 |
50 |
53 |
78x1/6" |
35 |
|
65 |
66 |
70 |
95x1/6" |
40 |
|
80 |
81 |
85 |
110x1/4" |
45 |
|
100 |
100 |
104 |
130x1/4" |
54 |
|
125 |
125 |
129 |
160x1/4" |
46 |
|
150 |
150 |
154 |
190x1/4" |
50 |
Штуцер конический DIN 11851
|
DN |
D1 |
D2 |
D3 |
L |
|
10 |
10 |
13 |
22.5 |
13 |
|
15 |
16 |
19 |
28.5 |
13 |
|
20 |
20 |
23 |
36.5 |
13 |
|
25 |
26 |
29 |
44 |
15 |
|
32 |
32 |
35 |
50 |
15 |
|
40 |
38 |
41 |
56 |
15 |
|
50 |
50 |
53 |
68.5 |
16 |
|
65 |
66 |
70 |
86 |
17 |
|
80 |
81 |
85 |
100 |
17 |
|
100 |
100 |
104 |
121 |
20 |
|
125 |
125 |
129 |
150 |
23.5 |
|
150 |
150 |
154 |
176 |
27 |

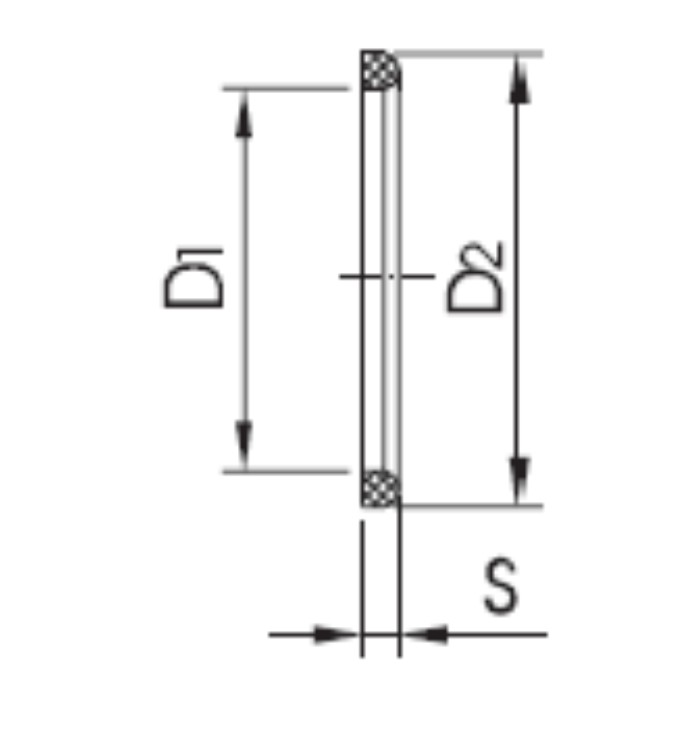

Уплотнение DIN 11851
|
DN |
D1 |
D2 |
S |
|
10 |
12 |
20 |
4,5 |
|
15 |
18 |
26 |
4,5 |
|
20 |
23 |
33 |
4,5 |
|
25 |
30 |
40 |
5 |
|
32 |
36 |
46 |
5 |
|
40 |
42 |
52 |
5 |
|
50 |
54 |
64 |
5 |
|
65 |
71 |
81 |
5 |
|
80 |
85 |
95 |
5 |
|
100 |
104 |
114 |
6 |
|
125 |
130 |
142 |
7 |
|
150 |
155 |
167 |
7 |
