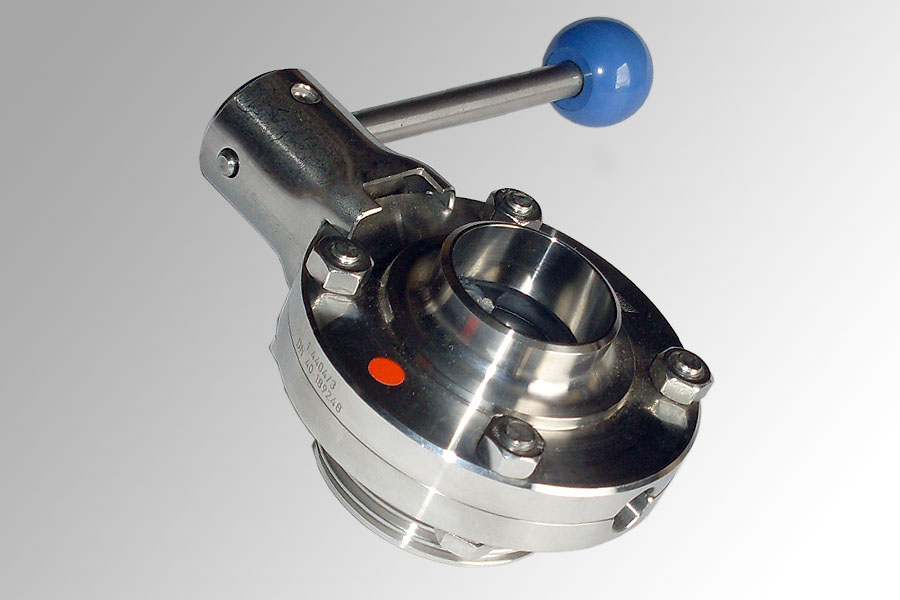

Затвор дисковый приварной
DN | A | B | C | D1 | D2 | D3 | Вес |
25 | 40 | 107 | 90 | 26 | 31 | 87 | 1.7 |
32 | 42 | 107 | 92 | 32 | 37 | 92 | 1.8 |
40 | 50 | 107 | 94 | 38 | 43 | 97 | 2 |
50 | 50 | 137 | 101 | 50 | 55 | 110 | 2.4 |
65 | 50 | 137 | 110 | 66 | 72 | 127 | 3.1 |
80 | 60 | 167 | 123 | 81 | 87 | 142 | 5.2 |
100 | 64 | 167 | 134 | 100 | 106 | 162 | 6.5 |
125 | 112 | 248 | 168 | 125 | 132 | 200 | 10.2 |
150 | 124 | 248 | 183 | 150 | 157 | 230 | 13.9 |
Затвор дисковый резьбовой
DN | A | B | C | D1 | D3 | E | Вес |
25 | 64 | 107 | 90 | 26 | 87 | 52х1/6" | 1.7 |
32 | 64 | 107 | 92 | 32 | 92 | 58x1/6" | 1.8 |
40 | 72 | 107 | 94 | 38 | 97 | 65x1/6" | 2 |
50 | 72 | 137 | 101 | 50 | 110 | 78x1/6" | 2.4 |
65 | 76 | 137 | 110 | 66 | 127 | 95x1/6" | 3.1 |
75/3" | 90 | 167 | 123 | 72.1 | 142 | 104x1/6" | 5 |
80 | 100 | 167 | 123 | 81 | 142 | 110x1/6" | 5.2 |
100 | 104 | 167 | 134 | 100 | 162 | 130x1/4" | 6.5 |
125 | 112 | 248 | 168 | 125 | 200 | 160x1/4" | 10.2 |
150 | 124 | 248 | 183 | 150 | 230 | 190x1/4" | 13.9 |
Затвор дисковый резьба-сварка
DN | A | B | C | D1 | D2 | D3 | E | Вес |
25 | 52 | 107 | 90 | 26 | 31 | 87 | 52х1/6" | 1.5 |
32 | 53 | 107 | 92 | 32 | 37 | 92 | 58x1/6" | 1.6 |
40 | 61 | 137 | 94 | 38 | 43 | 97 | 65x1/6" | 1.8 |
50 | 61 | 137 | 101 | 50 | 55 | 110 | 78x1/6" | 2.1 |
65 | 63 | 137 | 110 | 66 | 72 | 127 | 95x1/6" | 2.6 |
80 | 80 | 167 | 123 | 81 | 87 | 142 | 110x1/6" | 4.6 |
100 | 84 | 167 | 134 | 100 | 106 | 162 | 130x1/4" | 5.6 |
125 | 112 | 248 | 168 | 125 | 132 | 200 | 160x1/4" | 9.2 |
150 | 124 | 248 | 183 | 150 | 157 | 230 | 190x1/4" |
12.2
|

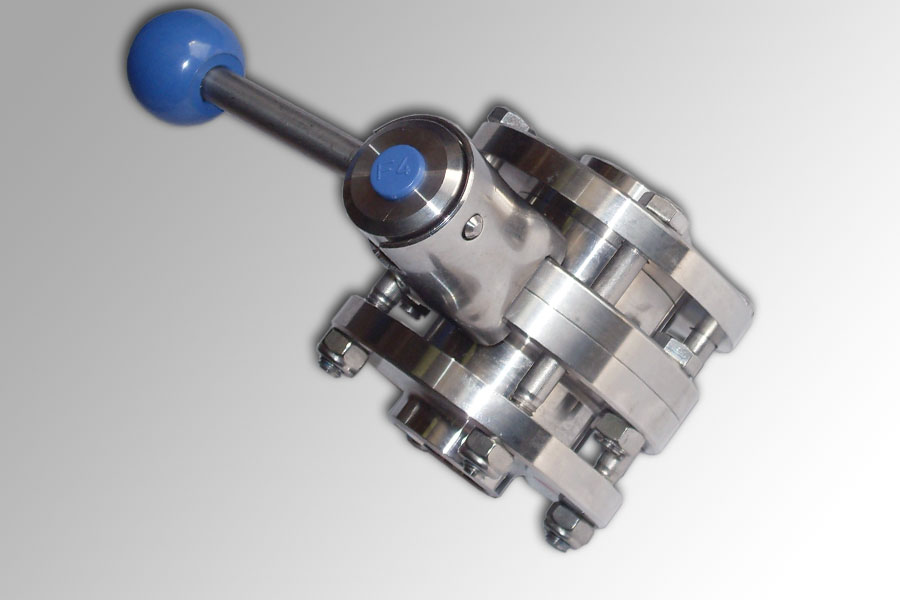

Затвор дисковый межфланцевый
DN | A1 | A2 | B | C | D1 | D2 | D3 | Вес |
25 | 90 | 50 | 107 | 90 | 26 | 31 | 87 | 2.4 |
32 | 90 | 50 | 107 | 92 | 32 | 37 | 92 | 2.6 |
40 | 100 | 50 | 107 | 94 | 38 | 43 | 97 | 2.8 |
50 | 100 | 50 | 137 | 101 | 50 | 55 | 110 | 3.4 |
65 | 100 | 50 | 137 | 110 | 66 | 72 | 127 | 4.1 |
80 | 136 | 76 | 137 | 123 | 81 | 87 | 142 | 7.4 |
100 | 136 | 76 | 167 | 134 | 100 | 106 | 162 | 8.8 |
125 | 168 | 88 | 248 | 168 | 125 | 132 | 200 | 15.1 |
150 | 168 | 88 | 248 | 183 | 150 | 157 | 230 | 18.4 |
200 | 112 | 56 | 248 | 200 | 200 | 208 | 274 | 26.2 |
